Hva er en hjulnav differensialtrykkstøpeform og hvordan fungerer den?

I den stadig utviklende verden av bilproduksjon er presisjonsteknikk og kostnadseffektivitet avgjørende. En av de mest kritiske komponentene i ethvert kjøretøys fjæring og hjulmontering er hjulnav . Hjulnavet fungerer som forbindelsespunktet mellom hjulet og kjøretøyet, noe som muliggjør jevn rotasjon og lastoverføring. Som sådan må design og produksjon oppfylle strenge ytelses- og sikkerhetsstandarder. For å oppnå dette, moderne produksjonsteknikker som differensialtrykkstøping har revolusjonert måten hjulnav lages på.

Hva er differensialtrykkstøping?

Før du dykker inn i spesifikasjonene til hjulnavdifferansetrykkstøpeformer, er det viktig å forstå hva differensialtrykkstøping (DPC) er.

Differensialtrykkstøping forklart

Differensialtrykkstøping er en spesialisert teknikk som brukes til å støpe metaller med høy presisjon og utmerkede mekaniske egenskaper. I denne prosessen tvinges smeltet metall inn i en form ved hjelp av trykk. Nøkkeldifferensiatoren til denne metoden er at den involverer en trykkforskjell - i hovedsak en trykkforskjell mellom formhulen og omgivelsene.

I tradisjonelle gravitasjonsstøpemetoder helles smeltet metall i en form, og er avhengig av gravitasjonen for å fylle formhulen. I kontrast, differensialtrykkstøping bruker kontrollert lufttrykk (enten positivt eller negativt) for å øke flyten av smeltet metall, og sikrer fullstendig formfylling og reduserer sannsynligheten for defekter som luftlommer, hulrom og krymping.

Hvordan differensialtrykkstøping fungerer

Differansetrykkstøpeprosessen fungerer som følger:

1. Formpreparering : Formen plasseres inne i et trykkkammer, hvor den er forseglet for å hindre luftlekkasjer.
2. Injeksjon av smeltet metall : Smeltet metall sprøytes inn i formen under trykk, noe som sikrer at selv de mest intrikate delene av formen fylles jevnt og uten hull.
3. Størkning under trykk : Når metallet avkjøles og stivner, hjelper trykket inne i formen til å opprettholde jevn metallflyt, og forhindrer defekter under kjøleprosessen.
4. Fjerning av mugg : Etter at metallet har stivnet, åpnes formen, og den støpte delen fjernes. Differansetrykket sørger for at delen er solid og av høy kvalitet.

De viktigste fordelene med differensialtrykkstøping er dens evne til å lage deler med høy dimensjonsnøyaktighet, færre defekter og forbedrede mekaniske egenskaper. Disse fordelene gjør den spesielt godt egnet for produksjon av komplekse komponenter som hjulnav.

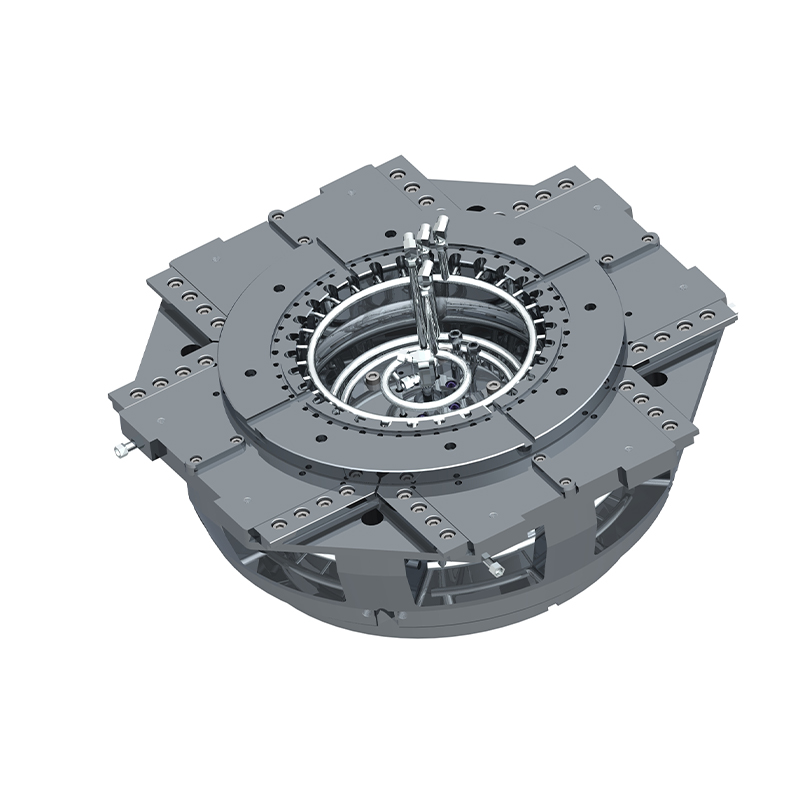

Hva er en hjulnav differensialtrykkstøpeform?

EN hjulnav differential pressure casting mold er en spesifikt utformet form som brukes til støpeprosessen med differensialtrykk for å lage hjulnav. Hjulnav er integrerte komponenter i kjøretøy, som gir grensesnittet mellom hjulet og akselen. Siden hjulnav må tåle betydelige mekaniske påkjenninger, som de som forårsakes av bremsing, svinging og akselerasjon, er det avgjørende at de er laget av høyfaste materialer med presise geometrier.

Design og funksjoner til en hjulnavform

Formen som brukes i differensialtrykkstøping for hjulnav er konstruert med omhyggelig oppmerksomhet på detaljer. Den er laget av materialer med høy styrke som tåler både de høye temperaturene til smeltet metall og trykket som er involvert i støpeprosessen. Utformingen av formen vil typisk gjenspeile den endelige formen og størrelsen på hjulnavet, inkludert boltehull, intrikate overflater og det sentrale lagergrensesnittet.

Noen viktige designfunksjoner til en støpeform for differensialtrykk for hjulnav inkluderer:

• Trykkkammer : Formen er plassert i et trykkkammer som kan generere den nødvendige trykkforskjellen for å tvinge det smeltede metallet inn i formen.
• Ventesystem : Et nøye utformet ventilasjonssystem sørger for at gasser og luft drives ut av formhulen under fyllingsprosessen, og forhindrer defekter.
• Kjølekanaler : Formen vil ha innebygde kjølekanaler som regulerer kjøleprosessen til metallet, noe som er avgjørende for å unngå defekter som sprekker eller vridninger.
• Utkastingsmekanisme : Når hjulnavet er avkjølt og størknet, brukes en utkastmekanisme for å fjerne delen fra formen uten å skade den.

Formen er også utformet med høy presisjon, da hjulnav ofte har stramme toleranser som må opprettholdes for at delene skal fungere korrekt i kjøretøyets fjæringssystem.

Hvordan fungerer en hjulnav differensialtrykkstøpeform?

Driften av en hjulnav differential pressure casting mold følger en rekke nøye kontrollerte trinn. Disse trinnene er avgjørende for å sikre at det endelige hjulnavet har den nødvendige styrken, holdbarheten og dimensjonsnøyaktigheten som kreves for bruk i kjøretøy. La oss ta et dypere dykk inn i hvordan prosessen utspiller seg.

1. Formpreparering

Før støpeprosessen starter, må formen forberedes ordentlig. Dette innebærer rengjøring og inspeksjon av formen for å sikre at det ikke er noen defekter som kan forstyrre støpeprosessen. I tillegg er formen belagt med et slippmiddel, som hjelper med å fjerne den støpte delen etter at den er avkjølt. Dette belegget forhindrer også at smeltet metall fester seg til formens overflater, noe som reduserer sjansene for defekter.

Formen plasseres deretter inne i trykkkammer , hvor den er forseglet tett. Dette trinnet er avgjørende for å skape trykkforskjellen som vil drive det smeltede metallet inn i formhulen.

2. Injeksjon av smeltet metall

Når formen er festet i trykkkammeret, smeltet metall (vanligvis en legering som aluminium, magnesium eller andre høyfaste metaller) sprøytes inn i formhulen. I differensialtrykkstøpeprosessen skyves det smeltede metallet inn i formen ved hjelp av kontrollert lufttrykk. Dette differensialtrykk er nøye administrert for å sikre at det smeltede metallet flyter jevnt og fyller alle deler av formen, inkludert tynne vegger og komplekse geometrier som boltehull eller spor.

Trykket tvinger metallet til å fylle formen helt og jevnt. Dette er et kritisk trinn, siden ufullstendig formfylling kan føre til defekter som tomrom eller svake punkter i sluttproduktet. Det kontrollerte trykket sikrer at disse problemene minimeres.

3. Størkning under trykk

Når det smeltede metallet er sprøytet inn i formen, begynner det å avkjøles og stivne. De differensialtrykk opprettholdes under størkning bidrar til å sikre at metallet avkjøles jevnt, og forhindrer dannelse av defekter som sprekker eller vridninger. Trykket holder også metallet tett pakket inn i formhulen, noe som sikrer et tett, solid sluttprodukt.

Avkjølingsprosessen styres gjennom kjølekanaler innebygd i formen. Disse kanalene sirkulerer kjølevæske for å kontrollere hastigheten som det smeltede metallet størkner med. Riktig kjøling er avgjørende for å unngå indre påkjenninger eller ujevn størkning, noe som kan kompromittere styrken og integriteten til hjulnavet.

4. Formåpning og fjerning av deler

Når hjulnavet har stivnet, åpnes formen forsiktig, og støpen fjernes. Avhengig av formdesign, en utkastsystem kan brukes til å skyve det størknede hjulnavet ut av formen uten å forårsake skade. De differensialtrykk påført under støping sikrer at hjulnavet kommer ut med høy dimensjonsnøyaktighet, noe som krever minimal etterbehandling etter støping.

ENt this stage, the wheel hub may undergo additional steps like cleaning, deburring, or surface treatment to ensure it meets the required specifications.

5. Endelig inspeksjon og testing

ENfter the casting has been removed from the mold, the wheel hub undergoes thorough inspection and testing. This may include visual inspection for surface defects, dimensional checks using coordinate measuring machines (CMM), and strength testing. For critical components like wheel hubs, non-destructive testing (NDT) methods, such as ultrasonic testing or x-ray inspection, may also be used to check for internal defects.

Fordeler med å bruke hjulnav differensialtrykkstøpeformer

Bruken av differensialtrykkstøping støpeformer gir en rekke fordeler ved produksjon av hjulnav. Nedenfor er noen av de viktigste fordelene:

ENpplications of Wheel Hub Differential Pressure Casting Molds

Hjulnav produsert ved hjelp av støpeformer med differensialtrykk brukes i et bredt spekter av bruksområder, inkludert:

• Personbiler : Lette og slitesterke hjulnav for daglig bruk i biler, SUV-er og crossovers.
• Kommersielle kjøretøy : Kraftige hjulnav for lastebiler, busser og andre nyttekjøretøyer som krever økt styrke og ytelse.
• Racing og ytelseskjøretøy : Lette, høystyrke hjulnav for sportsbiler, racerbiler og høyytelsesapplikasjoner.
• Elektriske kjøretøy (EV) : Spesialiserte hjulnav for elbiler, som krever lettere komponenter uten å ofre styrke eller holdbarhet.
